NK-UHDVC5012XBT
概述：

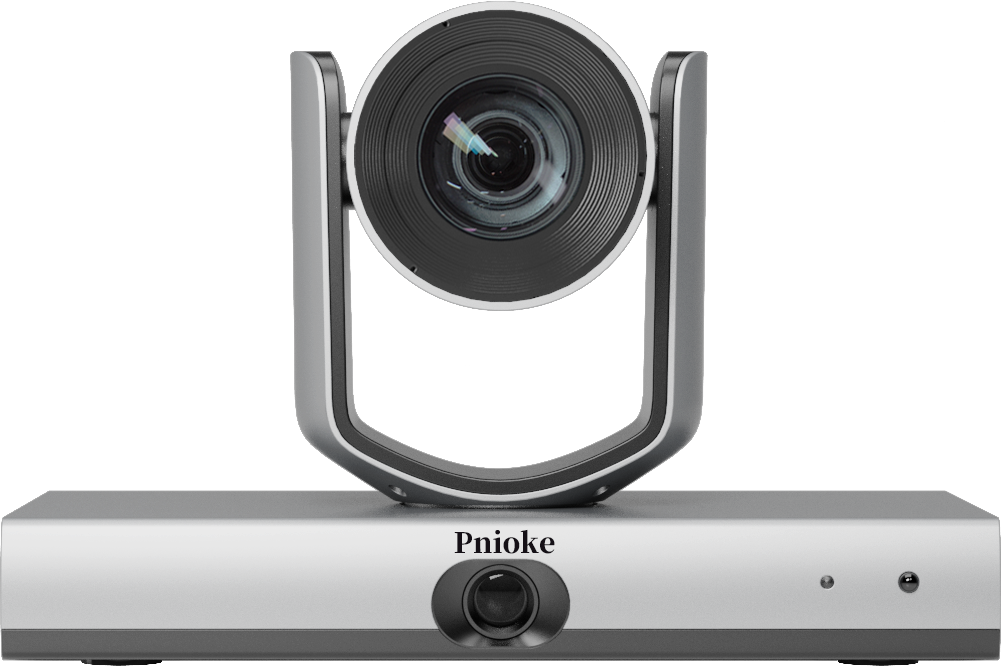

派尼珂Pnioke 4K超高清双目云台摄像机NK-UHDVC5020XBT，采用1/2.5英寸，857万有效像素的高品质4K CMOS图像传感器，4K双目设计，精准跟踪, 特写与全景双镜头设计，全景镜头则提供了广阔的视野，特写镜头能够捕捉到细致入微的细节。摄像机兼顾特定跟踪与全景拍摄，定位跟踪更加智能、平滑、精准。特写摄像机和全景摄像机可切换输出4K视频,12倍高清光学变倍，水平视场角角度81.5度， 16倍数字变焦，全景摄像机采用水平视野可达95°无畸变4K镜头，Web UI操作界面，简单方便的设置和使用。
内置高速处理器及AI算法模块，领先AI算法，确保稳定的跟踪效果和准确的姿态识别；基于骨骼关键点的板书书写姿态识别，智能呈现更清晰的板书内容画面；支持智能取景、区域跟踪、锁定跟踪、群组跟踪、手势控制跟踪等丰富的跟踪模式；高清视频多接口：3G-SDI+HDMI+USB2.0+IP（HDBaset），四路同时输出，输出最高分辨率4K 60HZ,3G-SDI输出1080P 60HZ，支持POE+供电，1路3.5mm音频输入，高清视频接口及控制接口兼容所有的硬件设备平台（录播、会议终端、中控、会议矩阵等），软件平台兼容市面主流多方远程互动会议系统软件图像采集及控制。支持水平、垂直翻转，支持一键图像翻转，适合壁装、天花倒装、三脚架等多种安装方式，满足不同的会场场景需要。
应用场景：信息化建设工程、党建会议、政企会议、教学、礼堂，法庭审讯，录播教室、演讲、教学培训室、体育场馆监控、广电中心、高清医学手术、视频制作等行业。
主要功能：
1、1/2.5英寸857万有效像素超高清4K CMOS传感器；超高信噪比的全新CMOS图像传感器可有效降低在低照度情况下的图像噪声，同时应用2D和3D降噪算法，大幅降低了图像噪声，即便是超低照度情况下，依然保持画面干净清晰，图像信噪比高达55dB以上。
2、摄像机参数可调
支持光圈自动、快门优先等，聚焦自动、手动可设置，视频调节：支持亮度、色度、饱和度、对比度、黑白模式等参数设置。
3、变焦镜头
高品质真正800万超高解析度的4K超广角镜头，4K光学镜头畸变≤0.44%，12倍超高清光学变焦，16倍数字变焦，特写镜头水平视野可达81.5度。固定广角4K镜头水平视角可达95度。
4、高清视频输出接口
四路高清视频接口：HDMI,3G-SDI,USB2.0,IP(支持HDBaset选装)，至少有三路可同时输出4K视频，3G-SDI输出1080P60HZ。3G-SDI接口，有效传输距离最高长达150米（1080p30）。HDMI接口：全景镜头输出：支持特写/全景切换输出， 最高支持4KP30；全景镜头不输出：特写变倍镜头输出，最高支持4KP60HZ, 广电分辨率最高可支持4KP59.94/P29.97Hz。网络支持H.264/H.265编码,支持双码流,可选NDI。
5、数字宽动态
支持宽动态开启、关闭、满足会场不同光线环境需要。
6、超静音云台
超静音云台设计，基地噪声，运转平稳，水平转动范围不低于-135-+135°，仰角转动范围不低于-30°-+90°。
7、预置位设置
可设置256个预置位，预置位精度：±0.1°
8、PoE远程供电
有线网络支持PoE+供电，控制、供电、视频、音频仅需一条网线即可完成。
9、视频分辨率：
最高可输出4KP60HZ/59.94/29.97分辨率超高清视频；
10、智能AI人形跟踪功能
支持AI全局自动跟踪、指定目标跟踪；支持人体全身、半身、特写跟踪画面比例设置；支持设置跟踪人物在画面区域位置（靠左、居中、靠右）；支持预置位区域设置；可通过遥控器一键切换跟踪目标和人体比例；支持手势检测等功能；
11、摄像机协议及控制
支持标准VISCA， PELCO P/D协议，支持协议自动识别，支持Ethernet（IP）端口控制：Onvif，Visca-Over-IP, TCP、UDP、UVC；红外IR遥控控制；串口RS232控制及USB控制。可对摄像机进行全方位移动及镜头远近变焦控制。
12、网络协议：NVIF/RTSP/RTMP/RTMPS/SRT/ TCP/UDP/GB28181,NDI、HX3 (选配)
13、多种安装方式：
支持云台图像翻转功能，适应不同的安装环境，吊装、壁装、三角架等安装方式。保证图像最佳效果与视角范围。
14、远程升级
支持PC本地远程升级，网络以及USB，对摄像机进行升级。
主要技术参数：
|
图像传感器 |
1/2.5"4K CMOS,有效像素：857万 |
|
扫描方式 |
逐行，16:9,16:10 |
|
视 频 输 出 接 口 |
HDMI接口： 1路HDMI2.O，可切换特写、全景输出 1、可输出音频（PCM、48K、双通道） 2、支持视频分辨率如下： 高帧率模式关闭：3840*2160@30/25fps；192O*1O8O@6O/5O/3O/25fps；128O*72O@6O/5O/3O/25fps;高帧率模式启用（全景镜头不输出）：3840*2160@60/50/30/25fps；192O*1O8O@6O/5O/3O/25fps； 128O*72O@6O/5O/3O/25fps; 3、支持i帧分辨率：1080i @6O/59.94/5Ofps； 4、支持广电分辨率：2160*3840@59.94/29.97fps；192O*1O8O@59.94/29.97fps；128O*72O@59.94/29.97/3Ofps |
|
HDBaseT接口（选配）, 1路HD-BaseT，可输出音频；视频分辨率及格式同HDMI； |
|
|
3G-SDI： 1路3G-SDI，可切换特写、全景输出（同HDMI） 1、支持视频分辨率： 高帧率模式关闭：1920*1080@60/50/30/25fps；128O*72O@6O/5O/3O/25fps； 高帧率模式启用（全景镜头不输出）：1920*1080@60/50/30/25fps；128O*72O@6O/5O/3O/25fps； 2、支持i帧分辨率：1080i @6O/59.94/5O； 3、支持广电分辨率：1920*1080@59.94/29.97fps；128O*72O@59.94/29.97fps; |
|
|
LAN网口接口： 1路RJ45，1OM/1OOM/1OOOM自适应以太网口，可选配POE+供电； 1、支持视频格式 H.264、H.265； 2、支持视频分辨率如下： 全景镜头输出：支持特写/全景输出切换2160*3840@30/25fps；192O*1O8O@6O/5O/3O/25fps；128O*72O@6O/5O/3O/25fps； 64Ox36O@6O/5O/3O/25fps; 全景镜头不输出：特写输出支持2160*3840@60/50/30/25fps；192O*1O8O@6O/5O/3O/25fps；128O*72O@6O/5O/3O/25fps； 64Ox36O@6O/5O/3O/25fps;
4、音频压缩支持 AAC、G.711； 5、支持多路码流输出 6、支持WEB UI、HTTP API； |
|
|
USB接口： 1路USB2.O Type-B 1、支持音频输出UAC 2、UVC支持UVC1.1协议； 3、UVC视频格式支持如下：H.264/H.265/MJPEG； 4、UVC视频分辨率支持如下：3840*2160@30/25fps；192O*1O8O@3O/25fps；128O*72O@3O/25fps；64Ox36O@3O/25fps； |
|
|
音频接口 |
1 路3.5mm Audio In（Line in），支持ACC、G.711； |
|
镜头 |
12倍4K光学变焦镜头 |
|
变焦 |
12倍光学变倍 |
|
数字变焦 |
16倍 |
|
焦距 |
f=3.4mm ～40.31mm |
|
光圈 |
F1.68～ F3.6 |
|
最低照度 |
彩色0.5Lux@(F1.8,AGC ON) |
|
快门 |
1/25s~1/10，000s |
|
白平衡（AWB） |
自动、手动、室内、室外、跟随全景、静态色温、一键白平衡 |
|
曝光模式 |
自动、手动、快门优先、亮度优先、光圈优先、跟随全景 |
|
测光模式 |
顶部、底部、中心、平均、左侧、右侧 |
|
图像风格 |
多种图像风格一键切换 |
|
聚焦（AF） |
自动、手动、一键触发、PTZ触发 |
|
背光补偿 |
支持 |
|
宽动态 |
支持 |
|
抗闪烁 |
支持 |
|
增益 |
自动、手动 |
|
数字降噪 |
支持2D&3D数字降噪 |
|
信噪比 |
≥55dB |
|
水平视场角 |
7.6°~81.5° |
|
垂直视场角 |
50.7°~5.3° |
|
水平转动范围 |
±135° |
|
垂直转动范围 |
-30° ~ +90° |
|
水平转动速度范围 |
0.1°~80°/s |
|
垂直转动速度范围 |
0.1° ~ 60°/s |
|
水平、垂直翻转 |
|
|
图像冻结 |
支持PTZ预置位冻结功能 |
|
预置位数量 |
256个,遥控器可设置10个 |
|
预置位精度 |
0.1° |
|
全景镜头 |
|
|
图像传感器 |
1/2.5英寸4K CMOS, 857万像素 |
|
焦距 |
f=2.8mm |
|
光圈 |
F2 |
|
视场角 |
H：95° V：62° |
|
PIP画中画 |
支持特写、全景两者的画中画功能，同时PIP画面位置可配置为左上、左下、右上、右下 |
|
AI自动跟踪功能 |
|
|
人行跟踪 |
1、支持教师跟踪、全局自动跟踪、指定目标跟踪； 2、支持人体全身、半身、特写跟踪画面比例设置； 3、支持设置跟踪人物在画面区域位置（靠左、居中、靠右）； 4、支持跟踪屏蔽区域设置、支持预置位区域设置； 5、可通过遥控器一键切换跟踪目标和人体比例； 6、支持手势检测 |
|
自动取景 |
支持多目标自动取景、指定区域内自动取景功能； 可统计并显示取景画面内人物数量 |
|
自定义跟踪区域 |
支持自定义画面任意区域为跟踪区域，排除复杂场景下干扰项 |
|
USB接口特点 |
|
|
支持操作系统 |
WindowsXP,WindowsVista,Windows7,Windows8,MacOSX,Linux |
|
色彩空间/压缩 |
H.264/MJPEG |
|
视频制式 |
H.264 AVC: 最大 2160p/30; H.264 SVC: 最大 2160p/30; MJPEG: 最大 1080p/60 |
|
USB音频 |
支持 |
|
UAC 音频格式 |
PCM |
|
USB通信协议 |
UVC1.1 |
|
UVC PTZ控制 |
支持 |
|
网络接口 |
1路RJ45:100M/1000M自适应以太网 |
|
通讯接口 |
1路RS232IN:8针小型DIN,距离:30-80M米,VISCA/Pelco-D/Pelco-P协议 |
|
1路RS232 OUT:8针小型DIN,最大距离:30-80米, VISCA协议下多台摄像机级联组网使用 |
|
|
IP网络参数 |
|
|
频编码标准 |
H.264/H.265 |
|
视频码流 |
第一码流、第二码流 |
|
第一码流分辨率 |
3840x2160,1920x1080,1280x720,1024x576等 |
|
第二码流分辨率 |
1280x720,720x576,720x480,320x240等 |
|
视频码率 |
32kbps~102400kbps |
|
码率控制 |
可变码率，固定码率 |
|
频率 |
50Hz:1fps~25fps,60Hz:1fps~30fps |
|
音频压缩标准 |
AAC、G711 |
|
音频码率 |
48Kbps、64Kbps、96kbps,128kbps |
|
网络协议 |
|
|
PoE供电 |
支持（选配） |
|
其他参数 |
|
|
电源接口 |
直流插口 |
|
工作电压 |
DC 12V/PoE（802.3af） |
|
工作电流 |
0.7-1A |
|
环境温度 |
-15°C~55°C |
|
储藏温度 |
-40°C~60°C |
|
功耗 |
18W(MAX) |
|
尺寸 |
246mm（L）×145mm(W)×165mm(H) |
|
净重 |
1.5kg |
